对于在一家公司工作的运营工程师来说化学过程工业或参与水力计算的工艺工程师，了解离心泵曲线是一个重要方面。让我们在这里详细讨论一下。
离心泵部件曲线
- 水头流量曲线:H-Q曲线
- 效率与流量曲线:效率曲线
- 制动马力Vs流量曲线:能量曲线
- 汽蚀余量R对流量曲线

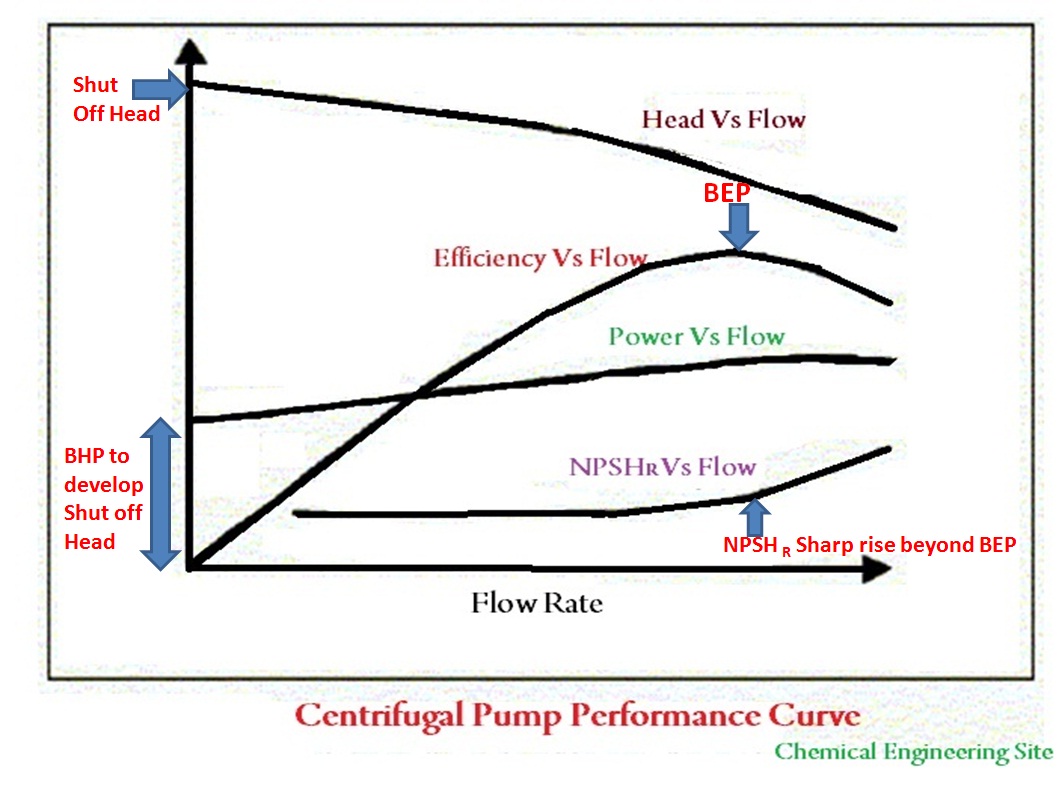

详细介绍离心泵特性曲线
H-Q曲线
泵制造商使用称为“压头”的术语，泵用户使用“压力”来测量性能。在x-y图中，Head在y轴上，Flow在x轴上。关闭水头是泵在流量为零时所产生的水头。离心泵的关压是确定泵启动损失/汽蚀的重要工具。随着流量的增加，水头曲线会下降。
效率曲线
在离心泵的特性曲线中，效率曲线在零流量时从零开始，并沿着具有最佳效率点的轨迹运行，然后随着流量的增加，效率开始下降。最佳效率点- BEP是在泵性能曲线上对应于具有最高效率的流量的点。
能量曲线
制动马力与流量相对应，以获得离心泵曲线中的能量曲线。这是一条简单的直线。即使在流量为零的情况下，用于关闭泵头的泵所消耗的功率也是最小的。制动马力随流量增大而增大。
汽蚀余量R曲线
所需的净正吸力压头与流量成正比。汽蚀余量R曲线是一个平坦的曲线，直到泵的BEP，然后急剧上升，超过最佳效率点。有效的净正吸压头必须大于所需的净正吸压头，以避免泵的空化。可用汽蚀量是根据系统中的摩擦损失来计算的，而所需汽蚀量则由泵供应商指定。希望这些信息能帮助您更好地了解离心泵曲线。如果有的话，和朋友们分享吧!
