离心泵亲和规律计算

离心泵亲和规律是一组与泵的流量、扬程、制动马力、转速和叶轮直径相关的数学方程。将泵效率视为一个常数，分析了转速和叶轮直径在上述参数变化时的变化情况。利用由泵亲和定律导出的新数据集，可以得到一组新的泵特性曲线。

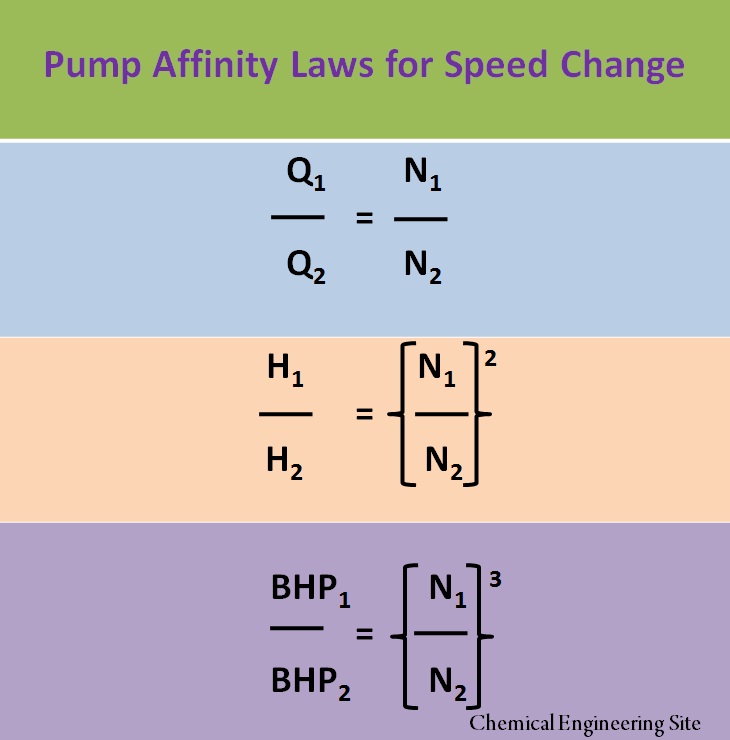

泵亲和力的法律

Q1 / q2 = n1 / n2

流量直接随着速度的变化而变化

H1 / h2 = (n1 / n2)²

头的变化与广场速度的变化

Bhp1 / bhp2 = (n1 / n2)^3.

制动马力的变化与功率成正比多维数据集速度的变化

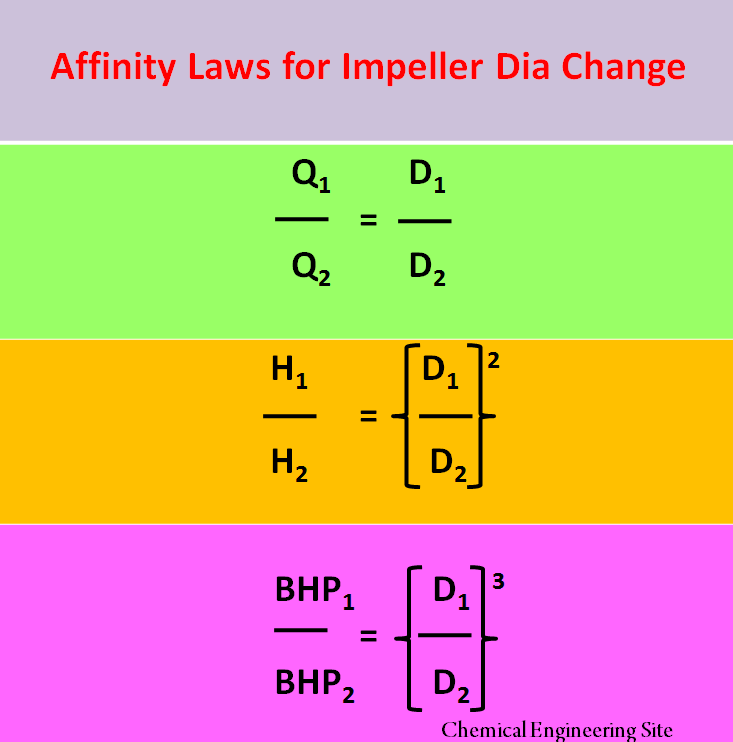

对于定转速和变叶轮直径的泵亲和力规律如下:

Q1 / q2 = d1 / d2

H1 / h2 = (d1 / d2)²

Bhp1 / bhp2 = (d1 / d2)^3.

术语:

流量，单位为m^3./人力资源

H1 H2 - m中的头

D1, D2 -叶轮直径(mm)

N1, N2 -转速

BHP -制动马力(千瓦)

以上两种降低成本的技术在离心泵可以在项目实施前使用泵亲和力定律进行分析。

泵亲和力定律计算器在Excel

为了帮助化学加工行业的工艺工程师，将泵亲和定律整合到Excel文件中并上传。你可以下载这个模板，并使用它进行泵亲和力法计算。

Excel计算文件可用在这里

泵亲和定律的应用

离心泵亲和规律的实际应用有助于实现大型泵的节能。与行业流程相关泵可能由于各种原因而过大，也可能根据所需的操作条件而未充分利用。这导致了能源的浪费。泵亲和规律有助于“变频调速”和“叶轮饰边”的实施。

电机安装了变频驱动器，可以根据需要改变泵的转速，从而降低了对功率的要求。

“叶轮修边”操作是为了减小泵的叶轮直径，降低功率消耗。
