什么是P&ID吗?

P&ID是显示工艺设备和用于控制工艺的仪器设备的连接的图表。

P&ID的用法如下

P&ID是开发化工过程控制系统的基础。
它有助于设备设计和管道设计，也有助于资本成本的估计。
危害和可操作性(HAZOP)研究在设计阶段，借助P&I图进行设计。
它将协助准备调试程序、启动前安全审查、启动、正常运行和关闭的标准操作程序。
它也帮助准备工作工厂操作手册
控制叙述和联锁叙述将以P&ID为基础。
它将有助于编制仪器索引和其他将作为创建其他数据表的参考。
它的作用是新工艺工程师的信标在化学工业中。
P& ID还有助于事件调查，通过根本原因分析找出问题所在。
它有助于改进设备的维护程序。它有助于将与设备互连的系统形象化，并可以对适当的隔离进行规划。

P&ID和PFD有什么区别?

工艺流程图(PFD)用来表示工艺和设备的一般流程。它有助于使化学工厂的整个过程形象化。

PFD将包含主要工艺管道，主要设备编号，设备名称，流量方向，主要旁路管线，影响工艺的关键控制阀，流号，流标识，工艺参数，如工作温度，工作压力，流量，传热设备的组成和热负荷。

PFD不包含管道尺寸和分类，过程控制仪表细节，如变送器，控制阀，温度和压力设计，设备和管道的结构材料，隔离机械阀门，通风口和排水管，安全阀和安全阀。

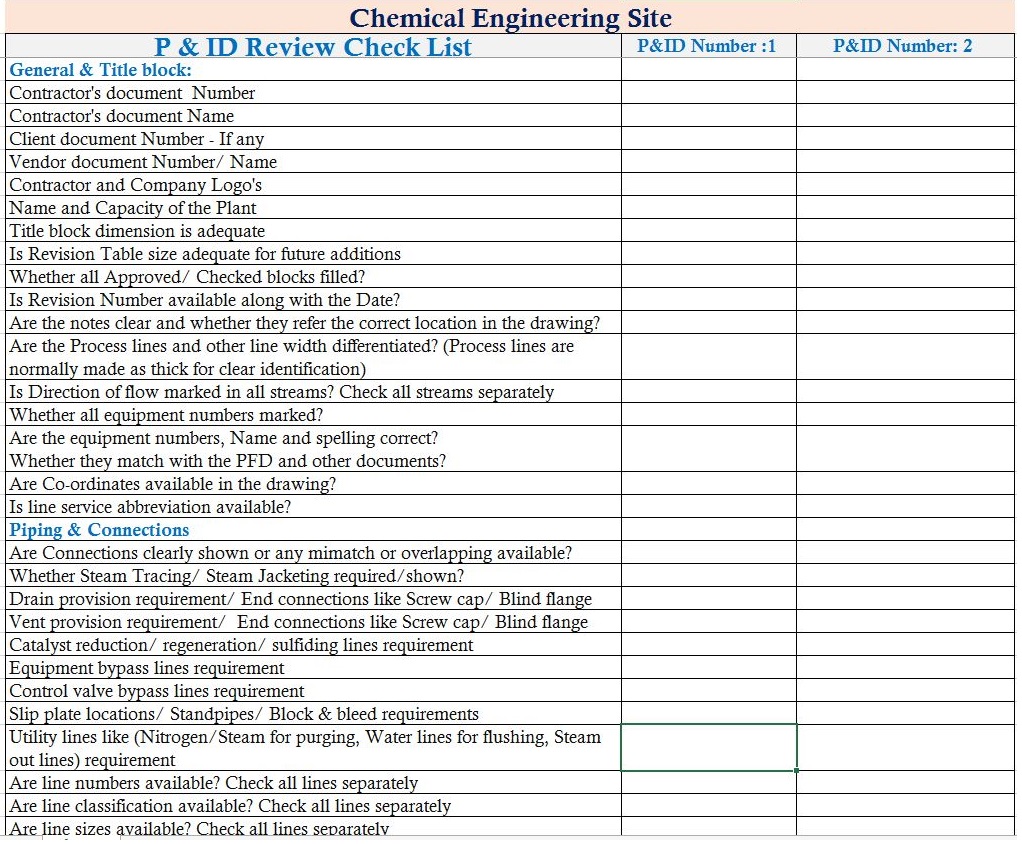

P&ID将包含设备编号，设备名称，过程和公用事业管道，管道尺寸和分类，仪表细节，如变送器，控制阀及其编号，控制输入和输出，指示输入，SIS输入，电磁阀，开关阀，电动阀，安全阀，所有机械阀门，如过滤器，通风口，排水管，消声器，管道等，供应商项目和接口，设备设计压力，温度和材料的结构，免费排水要求等。在详细工程、安装和调试阶段，P&ID还将提供一般性的说明，以协助工作。尽管这不是一个详尽的清单，我们的P&ID检查清单在这篇文章的末尾将帮助您详细探索管道和仪表图。

P&ID不包含操作参数、设备标高细节、弯头、MTO等。它不是按比例绘制的，因此P&ID的几何精度不能被期望。
